Projeto de Modernização de Redes para CNSD
Projeto de Infraestrutura de TI
Sobre o Projeto
Projeto de redes gerenciavel com switch core e distribuiçao por fibra óptica para o CNSD, com foco em alta disponibilidade, segurança e escalabilidade. O projeto incluiu cabeamento estruturado, configuração de VLANs, roteamento dinâmico e integração com sistemas de monitoramento de ativos e pontos de acesso wifi com tecnologia roaming.
Desafios e Soluções
Desafio: A necessidade de reorganizar o rack sem interrupção dos serviços de monitoramento e rede.
Solução: Execução em janelas de manutenção programadas, com redundância temporária e planejamento detalhado por etapas.
Desafio: Presença de cabos antigos sem identificação, dificultando manutenções e reorganizações.
Solução: Mapeamento completo, substituição e reidentificação de todo cabeamento com padronização técnica.
Desafio: Espaço limitado no rack com muitos dispositivos ativos e passivos.

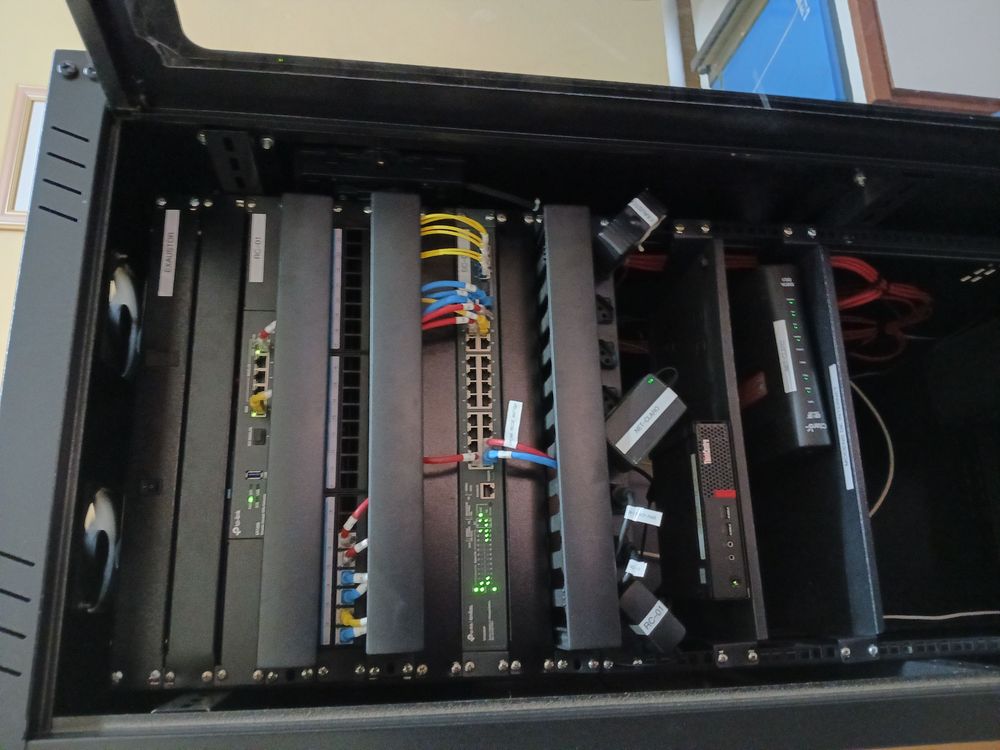

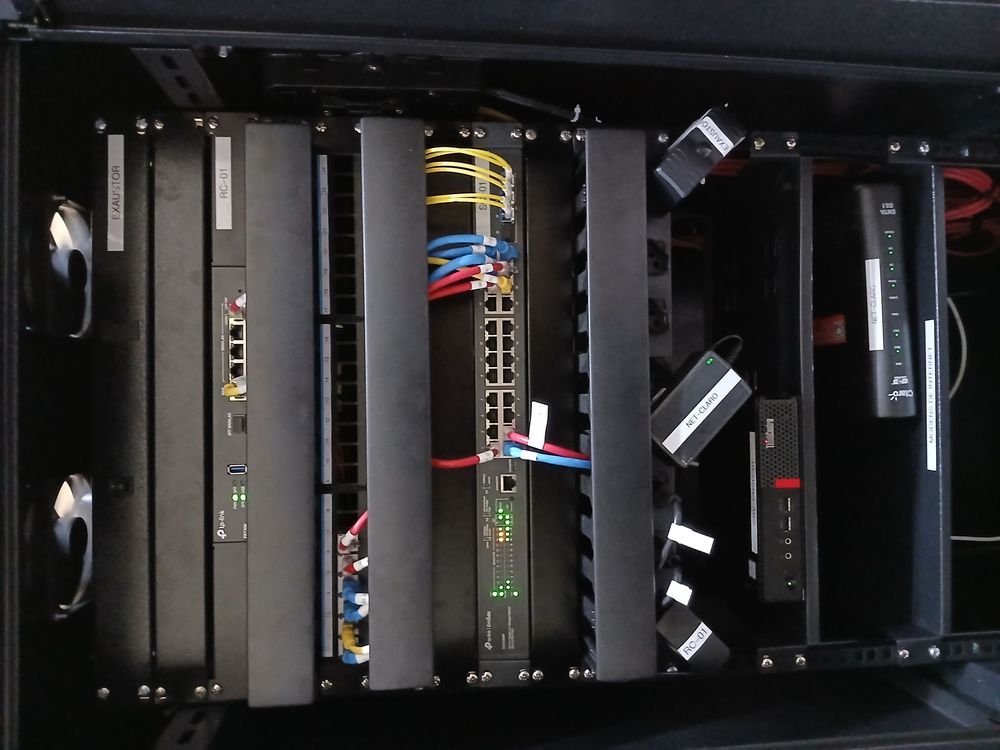

Solução: Replanejamento de layout com uso de organizadores verticais, PDUs inteligentes e novos patch panels.
Resultados Alcançados
Localização
São Gonçalo - RJ
Conclusão
Agosto de 2025
Cliente
CNSD - Colégio Nossa Senhora das Dores
Duração
3 semanas
Switch Core
Switch gerenciável com suporte a VLANs e PoE+
Cabeamento
UTP Cat6 com patch panels e organizadores
Roteamento
Roteamento dinâmico com OSPF e BGP
Firewall
Firewall de próxima geração com VPN e filtragem de conteúdo
Monitoramento
Integração com Zabbix para status de switches e pontos de acesso
