Sistema de CFTV IP de Alta Resolução com Cabeamento Estruturado e Segmentação de Rede
Projeto de CFTV & Segurança e Infraestrutura de TI
Sobre o Projeto
Implantação completa de um sistema de CFTV IP com 32 câmeras de 4MP de resolução. O projeto incluiu a instalação de cabeamento estruturado seguindo normas técnicas, instalação de eletrodutos dedicados e a configuração lógica de rede com segmentação via VLANs para otimizar o tráfego e reduzir o broadcast, garantindo performance e segurança para o monitoramento.
Desafios e Soluções
Desafio: A rede do Colégio já possuía um tráfego elevado. A adição de 32 câmeras em alta resolução poderia impactar a performance geral.
Solução: Implementação de uma VLAN dedicada exclusivamente ao tráfego de CFTV, isolando o broadcast e priorizando a qualidade do vídeo via QoS (Quality of Service).
Desafio: A passagem de novos cabos e instalação de eletrodutos precisou ser realizada minimizando o impacto nas atividades pedagógicas.
Solução: Execução das atividades mais ruidosas ou que exigiam maior movimentação em horários fora do período de aula ou em janelas de manutenção programadas.
Resultados Alcançados

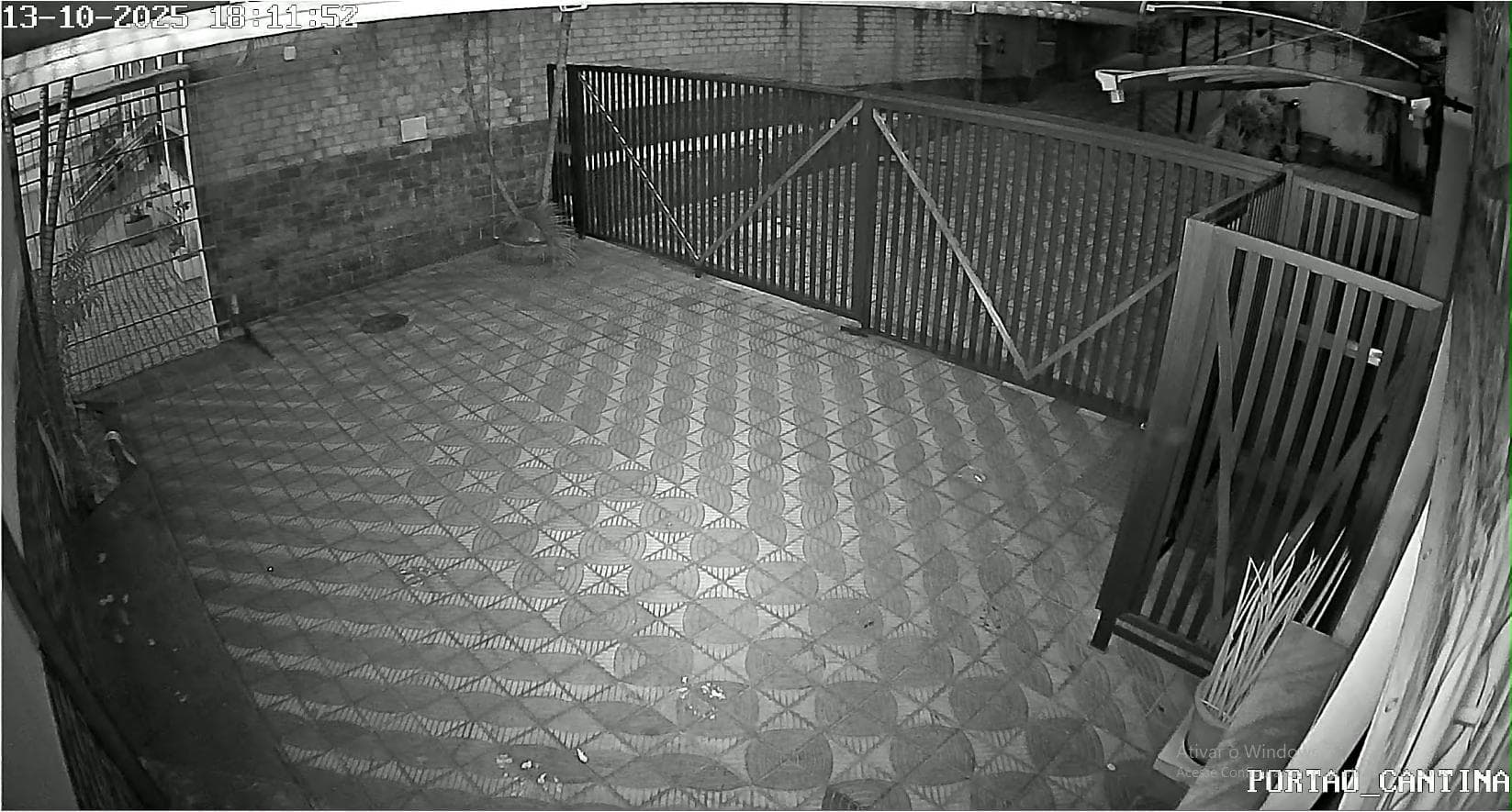

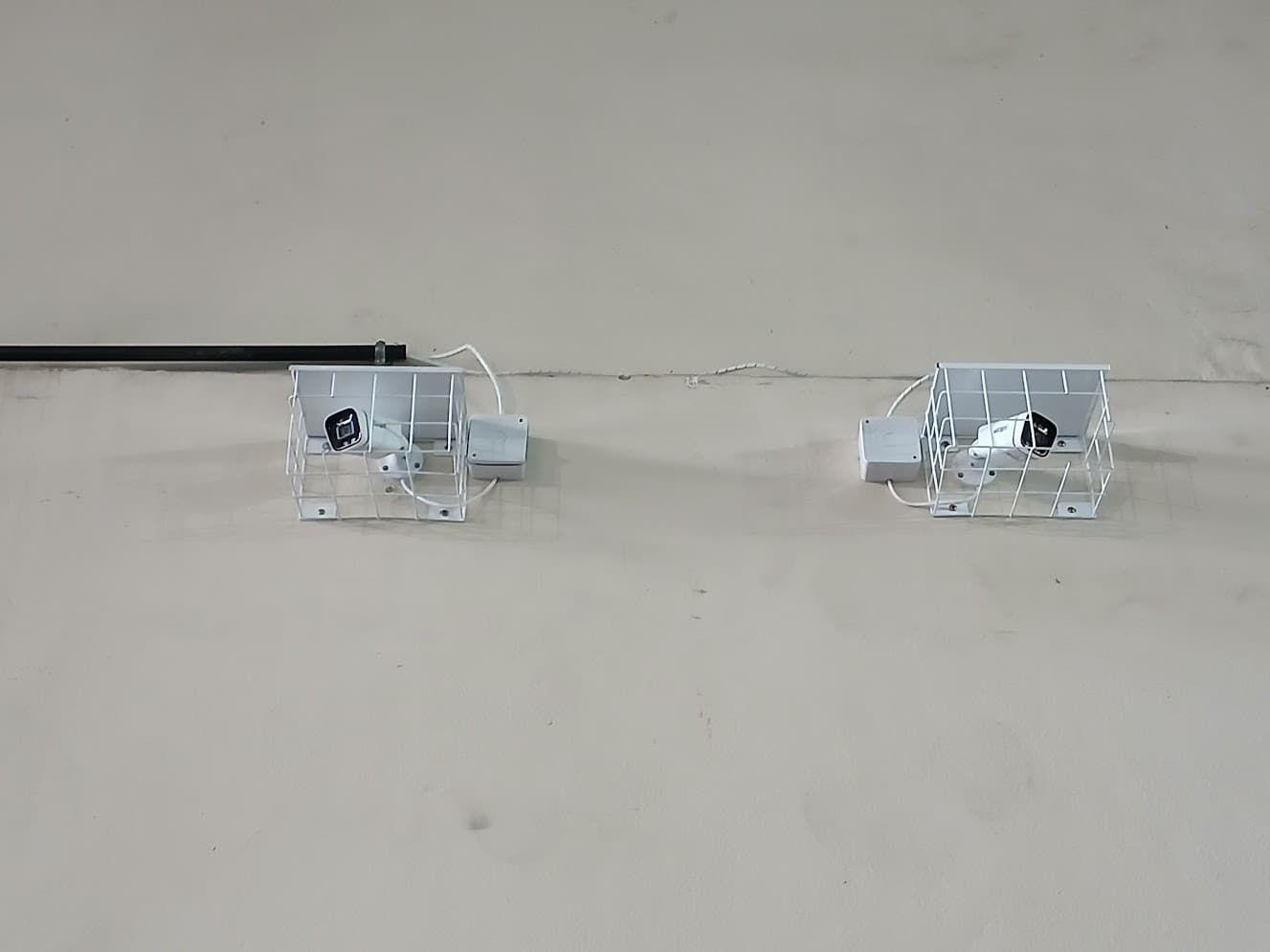

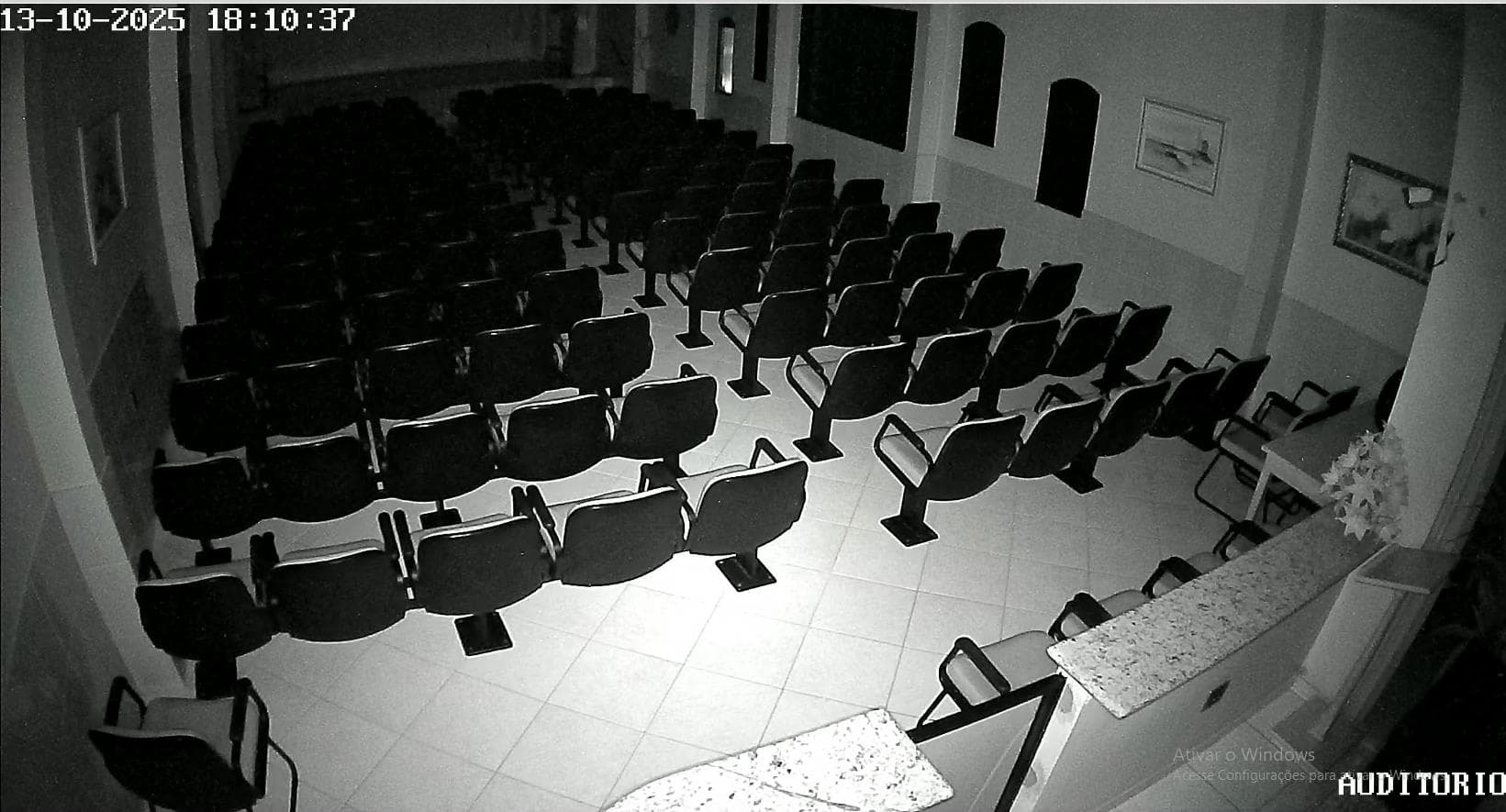

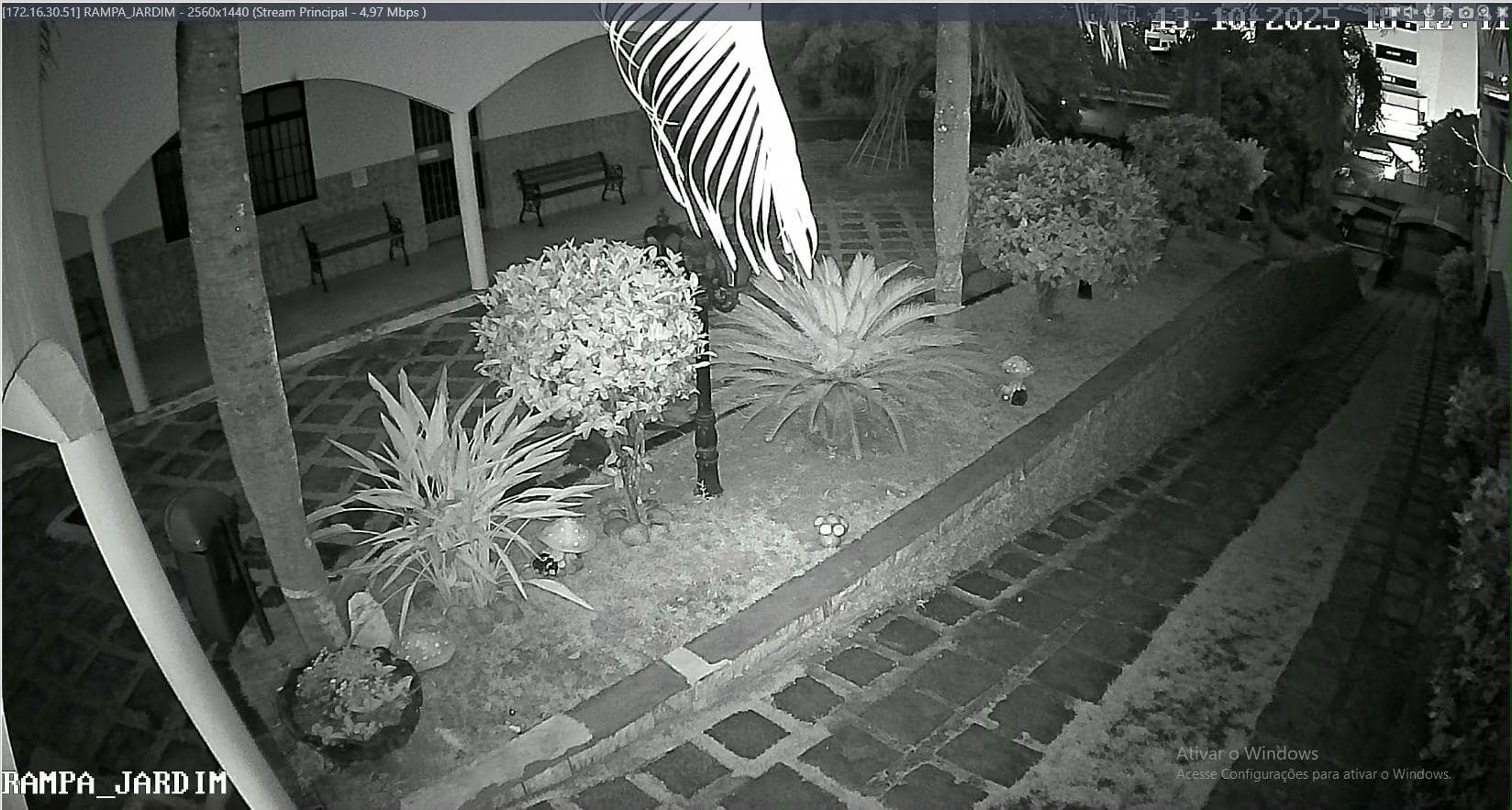

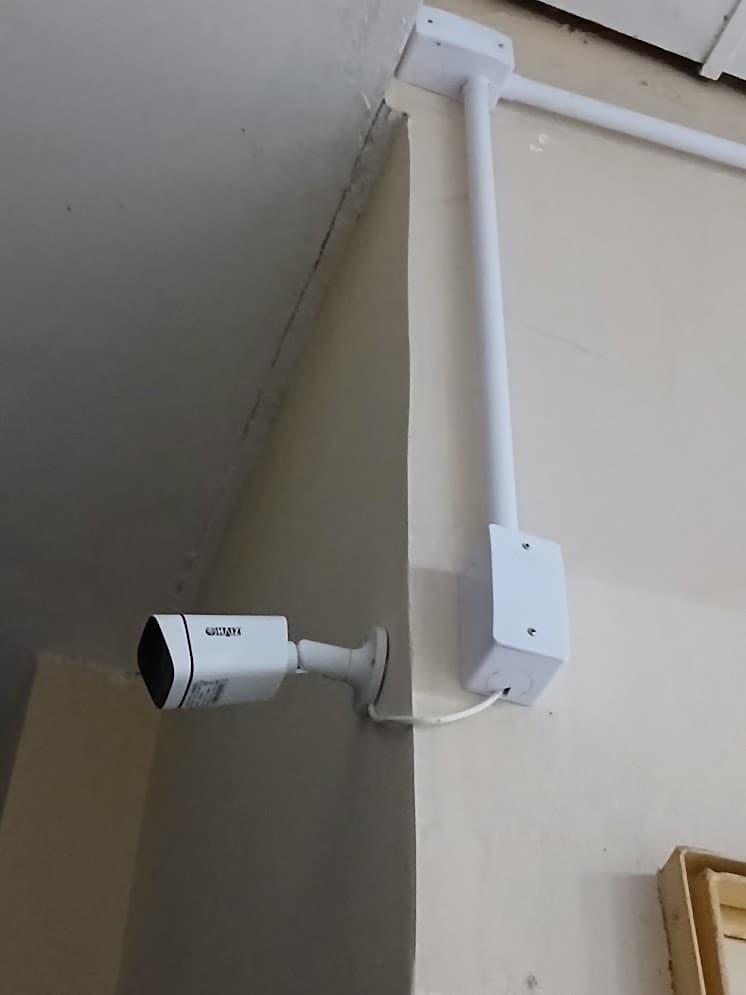

Galeria do Projeto
Localização
São Gonçalo - RJ
Conclusão
Agosto de 2025
Cliente
CNSD - Colégio Nossa Senhora das Dores
Duração
3 semanas
Quantidade de Câmeras
32 câmeras IP (4 Megapixels)
Cabeamento
UTP Cat6 com identificação e certificação
Infraestrutura Física
Instalação de eletrodutos dedicados para a rede de CFTV
Otimização de Rede
Segmentação de VLANs para tráfego de vídeo
Gravador
NVR de alta capacidade com acesso remoto
